靈歐電阻廠生產的鋁殼電阻采用高散熱鋁合金外殼和耐高溫材料作為電阻基體，高絕緣不燃性填充料灌封，電阻基體與電阻絲及金屬外殼緊密結合，具有較高的穩固性和熱傳導性。具有散熱快，耐振動，功率大耐過載能力強，體積小，安裝方便，外形美觀，適用于惡劣的工控環境是電子電力理想配套產品。廣泛使用于變頻器制動、電梯、軋機、起重機、拉絲機、負載老化試驗。（訂貨請注明導片型或線束型）
|
| |

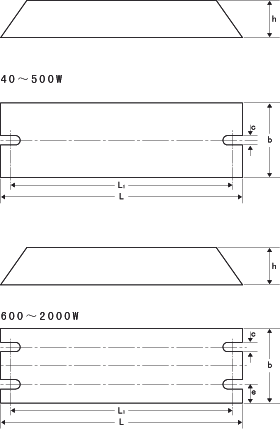

| 型號功率(W) |
L |
L1 |
b |
h |
c |
e |
安裝
螺絲 |
| RXLG40W |
100 |
90 |
40 |
20 |
5.5 |
|
5 |
| 60W |
115 |
105 |
40 |
20 |
5.5 |
|
5 |
| 80W |
140 |
130 |
40 |
20 |
5.5 |
|
5 |
| 100W |
165 |
155 |
40 |
20 |
5.5 |
|
5 |
| 120W |
190 |
180 |
40 |
20 |
5.5 |
|
5 |
| 150W |
215 |
205 |
40 |
20 |
5.5 |
|
5 |
| 200W |
165 |
153 |
60 |
30 |
5.5 |
|
5 |
| 300W |
215 |
203 |
60 |
30 |
5.5 |
|
5 |
| 400W |
265 |
253 |
60 |
30 |
5.5 |
|
5 |
| 500W |
335 |
323 |
60 |
30 |
5.5 |
|
5 |
| 600W |
335 |
323 |
61 |
59 |
5.5 |
1O |
5 |
| 750W |
400 |
388 |
61 |
59 |
5.5 |
1O |
5 |
| 1000W |
400 |
388 |
50 |
108 |
5.5 |
1O |
5 |
| 1200W |
450 |
438 |
50 |
108 |
5.5 |
1O |
5 |
| 1500W |
485 |
473 |
50 |
108 |
5.5 |
1O |
5 |
| 1800W |
560 |
548 |
50 |
108 |
5.5 |
1O |
5 |
| 2000W |
650 |
638 |
50 |
108 |
5.5 |
1O |
5 |
|
單位：mm
鋁殼電阻技術參數：
功率范圍： 40W-2KW
電壓范圍： 0V-1500V
阻值范圍： 0.2Ω-1KΩ
額定溫升： ≤375℃
耐壓： AC1600V/min 50Hz
防護等級：IP：54
引線長度：450mm
額定功率下阻值變化≤±5%
額定溫升：320℃
短時負荷能力：10倍功率6秒
環境溫度：-55℃+315℃

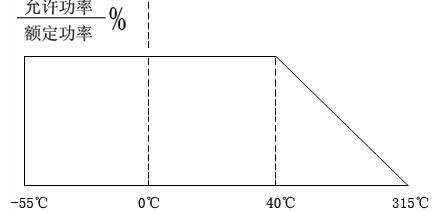

RXLG鋁殼制動電阻器的允許負荷和環境溫度的關系 |
